几种常用承受内压封头的结构特点
椭圆封头，碟形封头，球冠形封头，锥形封头，等几种封头应用比较常用的承受内压封头，本文就针对这四种形状的常用封头结构及相关情况做下介绍：

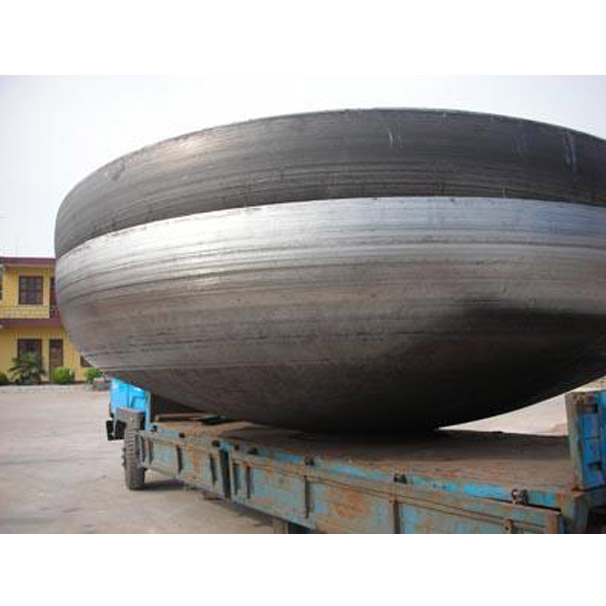

1.椭圆封头是由半个椭球面和短圆筒直边组成，椭圆形封头的周向（环向）应力和经向（轴向）应力在壳体上各点都是变化的，在的环向应力和轴向应力相等，而在赤道上的应力。椭圆封头承受均匀内压时，轴向应力恒为拉伸应力（正值），且由处值向赤道逐渐递减至值；环向应力在时，封头过渡区将开始出现压应力，若长短轴比值继续增大，封头过渡区边缘的压应力值将，即封头越浅，封头边缘的压应力值越高，所以将封头长短轴比值限制在2.6以内较为合理。封头厚度除应强度要求外，对大直径薄壁的椭圆形封头，还要提放由于封头过渡区的压应力，产生内压下的弹性失稳，为此封头厚度还应刚度要求。由于封头的椭球部分经线曲率变化平滑连续，故应力分布变化比较连续，且椭圆型封头较半球型封头小的多，易于冲压成型，是目前应用较多的封头。
3.球冠形封头也叫无直边封头：其形状是半圆的一个球体，所以称为球冠形封头。球冠形封头在球面与圆筒连接处其曲率半径发生突变，同时因两壳体无公切线而存在横向推力，所以产生相当大的不连续应力，因此这种封头一般只能用于压力不高的场合，且封头与筒体连接的角焊缝须采用全焊透结构。在对球冠形封头进行设计时，应注意与封头连接的圆筒厚度应不小于封头厚度，否则应在封头与圆筒间设置加强段过渡连接。圆筒加强段的厚度应与封头等厚，长度应不小于，目的是消减边缘应力。铂宇公司认为做为中间封头，球冠形封头设计结构简单，受力情况较好。
4.锥形封头什么时间带折边，角度限制等参照GB150相关章节的说法。这里说说受内压无折边锥形封头。
锥体的主体部分在内压作用下，薄膜应力发生在大端。锥体和圆筒部分连接处，由于几何不连续性，曲率半径突变，因此该处会产生较大的横向推力，引起较大边缘应力，容易发生弯曲，故需加强。
以上就是几种常见江西封头承受内压封头的结构特点。
